調速型液力偶合器介紹

1、調速型液力偶合器的工作原理

我公司研制、生產的YOTc調速型液力偶合器是屬于出口調節式的調速型液力偶合器，它的結構主要有五部份組成：

①. 旋轉部份：主要有主動件（泵輪、外殼、輸入軸）、從動件（渦輪、輸出軸）；
②. 進、排油系統；
③. 油箱；
④. 冷卻系統；
⑤. 儀表、控制系統。

YOTc系列調速型液力偶合器的工作腔充入一定量的工作液（一般為32號透平油），其旋轉部份的主動件與電動機相聯，泵輪從電動機上獲得機械能，通過其上的葉片，使工作液作相對運動和牽連運動，轉化為液體能量，推動渦輪轉動，通過輸出軸與工作機相聯，將液體能量轉變為機械能，帶動工作機工作，實現了從原動機到工作機之間的能量傳遞。

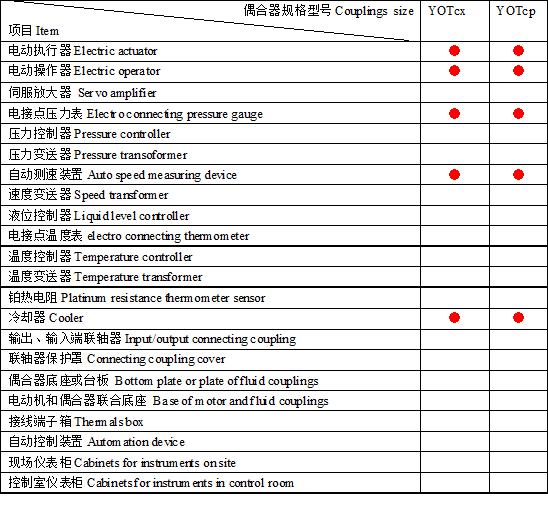

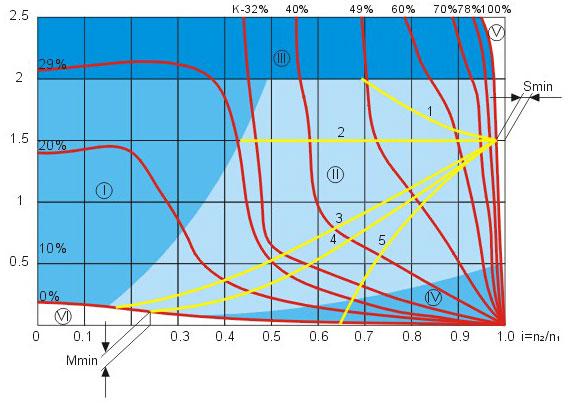

調速型偶合器能夠實現對工作機的無級調速，是通過調節排油系統的導管開度大小，來改變工作腔的充液量，在電動機轉速不變的情況下，實現對工作機進行無級調速，從而改變輸出功率的大小。在調速過程中，會產生滑差（在傳動比i=0.66 時，相對效率損失為最大，η=97%）；工作液會發熱，所以必須配備冷卻器，把工作液冷卻后，經過供油系統，把工作液送回工作腔。偶合器可通過電動執行器、伺服放大器、自動測速裝置、速度傳感器、壓力傳感器等控制儀表，實行對調速型偶合器運行的現場手動、遙控等自動化控制。

2、調速型液力偶合器的優點

◆ 提高鼠籠式電動機的起動能力，可利用電動機的尖峰力矩作為起動力矩，避免"大馬拉小車"的不合理的匹配現象。

◆ 防止動力過載，保護電動機、工作機不會因過載而損壞。

◆ 減少起動過程中的振動和沖擊。

◆ 在多機驅動中能進行功率平衡和依次起動。減少電網的沖擊電流。

◆ 對工作機的起動時間，完全可以按運行要求進行設備。

◆ 對工作機可以作無級調速，有十分顯著的節電效果，節電率達20~40%。

◆ 對工作機可實現遙控和自動化控制，操作十分方便。

◆ 結構簡單、可靠，比變頻調速、CST調速器價格低廉，運行費用少，無機械磨損，能在惡劣的環境下工作，無需特殊維護，使用壽命長。

3、應用范圍

在機械行業運行的設備中，有些是為了節電而調速，有些是因工藝要求而調速，所以調速型偶合器的使用范圍是非常廣泛的。

◆ 泵類：鍋爐給水泵、灰渣泵、輸送泵、冷凝水泵、供水泵等；
