調速型偶合器所配套的板式冷卻器維修通用技術規程

文章作者：中興液力傳動瀏覽量：23028 類型：常見問題日期：2020-09-25 18:06:30 分享：

一、確定問題
  板式冷卻器出現使用問題時一般可分為下列3種：
  ⑴．冷熱介質混合；
  ⑵．冷熱介質在板片與板片之間泄漏；
  ⑶．冷卻效果急劇降低。

  二、問題發生原因
  ⑴．板片被腐蝕穿孔；
  ⑵．a、膠條老化硬化；
  b、外力撞擊到板片膠條導致板片膠條變形損壞；
  c、長時間的不適當的放置、強烈撞擊均會導致膠條變形從而發生泄漏；
  ⑶．板片通道結垢堵塞。

  三、如何解決問題
  ⑴．按銘牌上的型號和出廠編號購置板片，更換全套板片；
  ⑵．a、按銘牌上的型號和出廠編號購置膠條，更換全套膠條；
  b、按銘牌上的型號和出廠編號購置板片和膠條，更換損壞的板片和膠條；
  c、重新拆裝；
  ⑶．清洗板片。

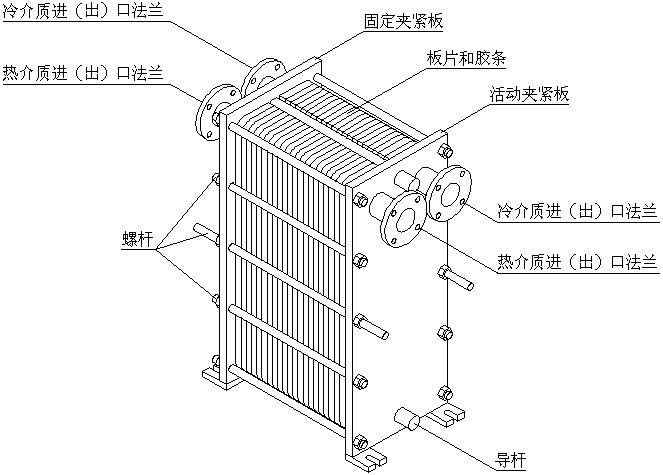

  四、操作程序
  若需更換、清洗板片和膠條，按以下操作程序順序執行，若不需要更換板片膠條，直接拆裝的，可執行⑴、⑶、⑷
  ⑴、拆卸：
  1．將冷卻器側放在地上（注意將導桿沒有螺母的一側向上），記錄兩塊夾緊板之間的尺寸，然后用合適的板手均勻地松開螺桿螺母至松盡；
  2．將活動夾緊板水平拿開，放置在干凈的地方；

3．將板片膠條一塊一塊地拿下，記錄好板片與膠條的放置方向和數量（一臺板式冷卻器的板片與膠條粘合方向均一致，但放置方向為一正一反，請注意。特別是雙流程中間有一片盲板，一定要記錄好盲板的放置方向和位置），將板片和膠條仔細小心的分開放置好。

  ⑵、清洗
  1．將板片膠條用金屬清洗劑分別清洗。特別是板片槽位（即放置膠條凹槽），用酮類溶劑清洗槽內的殘膠，注意安全。將清洗好的板片和膠條放置到干凈的地方；
  2．若板片有水垢或沉積物，應根據不同的污垢采用不同的化學清洗液，調速型偶合器廠家注意安全；

3．清洗固定夾緊板和活動夾緊板上的油漬和銹垢（注意固定夾緊板和活動夾緊板上各粘有一片膠板，請小心不要損壞，若有損壞的請按樣用3mm的丁腈橡膠板裁剪）。

  ⑶、安裝：
  1、將膠條按拆卸時的粘合方向用膠水粘貼到板片槽位里（膠水建議用899環保型裝飾膠），膠條和板片要粘合整齊；若膠條和板片沒有粘貼好，依然會導致泄漏，請注意；
  2、將粘合好的板片和膠條按記錄的放置方向和數量沿著導桿水平疊放到固定夾緊板上；若有盲板的，按記錄好的位置放置；板片要求放置平整；
  3、將活動夾緊板水平放置到疊好的板片膠條上；

4、將螺桿穿上，均勻地擰緊螺母，將兩塊夾緊板擰至記錄的尺寸。

  ⑷、試壓：
  1、準備好壓縮空氣源（或水壓），調速型偶合器廠家量程為4MPa的壓力表2個，按冷卻器接口法蘭配車4個法蘭，有兩個法蘭焊上可接壓縮空氣源的接口，另兩個法蘭焊上可擰上壓力表的接口；
  2、將焊有壓縮空氣源接口的法蘭分別裝到冷、熱介質法蘭接口上，將焊有壓力表接口的法蘭分別裝到另一邊冷、熱介質法蘭接口上，擰上量程4MPa的壓力表；

3、先將熱介質進出口接上壓縮空氣源，緩慢將壓力升至銘牌上設計壓力的1.25倍，保壓30min，如無發現異變和泄漏，在冷介質進出口重復以上步驟。
